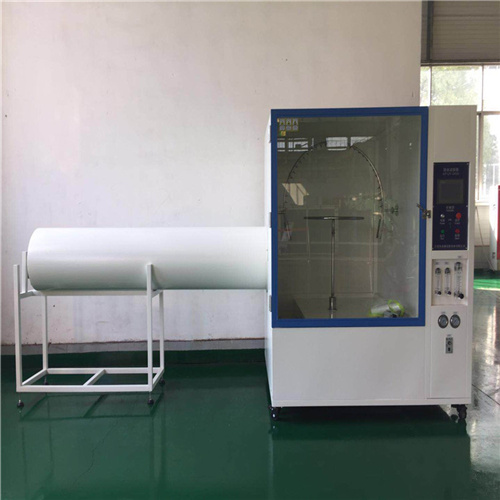

IPX3456淋雨試驗箱

主要參數介紹：

一、IPX3456淋雨試驗箱

二、產品型號 AP-LY-IPX3456

三、產品結構原理 試驗室分別由測試臺、儲水槽、控制箱、產品脫水緩沖區、轉盤、和噴淋系統組成。

本設備的基本設計原理：底部設一水箱在通過右側控制箱內部的不銹鋼水泵抽水并加壓后再送到側面噴水管裝置的噴頭處，噴嘴恒向噴水到轉盤上面的樣品上，再散落到水箱內部，從而形成水循環系統。水泵出口設計流量計、壓力表、電磁閥等控制元件。內箱安裝防水轉盤速度在面板上控制。

四、滿足標準 符合國家標準GB-4208-2008防護等級

五、使用環境

1.環境溫度: RT10～35℃(24H內平均溫度≤28℃）

2.環境濕度: ≤85%RH

3.電源:  380V 50HZ三相五線+保護地線, 保護地線接地電阻小于4Ω；要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用

4.功率:   約4.5KW

5.保護系統: 漏電、短路、缺水、電機過熱保護、報警提示

六、性能參數

1.標稱內容積 500L

2.內箱尺寸 深800×寬800㎜×高800㎜

3.外型尺寸（約） 深3500×寬1400×高1800㎜

4.噴淋系統： 由水泵、水壓表、固定式噴管支架組成，面積：800×800㎜

5.噴頭位置 后面安裝2個 噴水頭，其中IP5噴頭1個，其中IP6噴頭1個。

6.管徑 六分  高壓液壓管

7.噴孔內徑 IP5-φ6.3mm,IP6-φ12.5mm(等級)

8.噴水壓力 80-150kpa（按流量調節）

9.噴水流量 IP5(等級)75±5(L/min)，IP6(等級)100±10(L/min)

10.IP34擺管半徑 R400MM、 孔距50Mm、孔徑0.4Mm、流量0.07L/min

11.擺管角度 120度、360±10%，速度：60度/S

12.轉盤 φ600MM 觸摸屏可顯示轉盤轉速，上下可調距離100MM，

13.噴水持續時間 3、10、30、9999min（可調）

15.運行時間控制 1M～9999min(可調)

16.水循環系統 保證水源循環使用

17.受水面 產品頂面

18.噴水壓力表 可顯示噴水壓力

20.控制系統 “APKJ”觸摸屏控制系統。

21.其他 試驗室外箱由鋼化玻璃做為防水墻，不銹鋼方通做為支架

七、IPX3456淋雨試驗箱材料
1、噴管：不銹鋼管

2、水箱：304不銹鋼

3、封板材料：下層剛化玻璃6MM厚，上層玻璃PC塑料透明板（重量輕，方便安裝）

4、框架材料：304不銹鋼方通，砂面（專業拉絲）

5、電氣控制配件選用法國斯耐德、歐姆龍、臺灣士研、日本富士等
