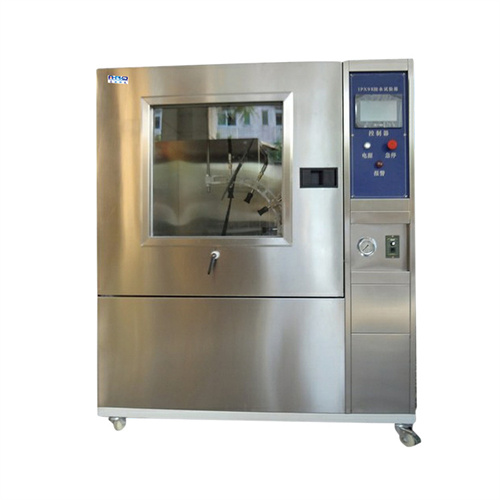

IPX9K-500L高溫高壓噴射試驗箱

    IPX9K-500L高溫高壓噴射試驗箱 本設備的主要作用是客車、公共汽車、燈具、摩托車等車輛以及其零部件，在高壓/蒸汽噴射清洗的清洗工藝條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用詳情可咨詢

試驗標準

符合IEC60529、GB4208，DIN40050-9，ISO20653等標準，試驗功能(IPX9K)用于外殼防護等級IEC(IP補充碼 加強型試驗)之電產品檢驗，依DIN40050之標準中相關的規格承制。要為提供汽機車零配件，電機電子產業，仿真自然環境或人為因素所設計之防水測試試驗機

內箱尺寸800*800*800mm（W*D*H)

外箱尺寸1400*1000*1750mm（W*D*H)

噴射水溫80℃±5℃

噴水流量14～16 L/min

噴水距離100～150 mm

管徑三分

噴射水壓80～100bar(8000～10000Kpa)100公斤

噴水角度和時間0°、30°、60°、90°   每個角度噴水30秒

轉盤直徑300mm

測試樣品最大尺寸200*200*200mm

轉盤承重20kg

噴嘴304材質   4個

噴嘴孔徑1.6mm

轉盤轉速1-7r/min

受水面方向產品正面

水循環系統保證水源循環使用

運行時間1～9999min(可調)

控制系統自主研發自主研發PLC觸摸屏控制器

噴管材質304不銹鋼液壓管

水箱材質SUS304#不銹鋼帶保溫層

外箱材質SUS201#不銹鋼

結構與特點

本淋雨試驗箱選用優質材料，使用國內目前最先進的加工設備加工成型，外殼使用不銹鋼或是噴塑處理，簡潔、美觀，平整。顏色搭配協調，圓弧型設計、線條流暢自然、內膽選用進口優質不銹鋼板制作、室內的樣品架及其它附件配件均為不銹鋼或銅質材料制作、設計合理，經久耐用、設備在符合國家標準的前提下、各方面性能都穩定的基礎上更具備實用性和便于控制、由測試臺、儲水箱、控制箱、產品脫水緩沖區和噴淋系統組成

噴淋系統：由意大利高溫高壓水泵、高溫高壓水壓表、高溫高壓電磁閥，高溫高壓液壓管組成、自主設計分流器

水箱：水箱內部設有3組加熱管、用于水箱水加熱、水箱內部設有超溫保護器功能、如設備在運行時、水箱溫度超過設定溫度、會有報警提示

電氣控制配件：選用正泰、歐姆龍、士研等國際知名品牌

調速控制轉盤:減速電機，調速平穩

流量計：電子流量計

五、設備使用條件

環境條件：溫度20℃～30℃    相對溫度 ≤85％RH

電源：AC380V  50HZ三相五線+保護地線、要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立專用供本設備使用

電源容量：保護地線接地電阻小于4Ω；要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立專門供本設備使用。

功率：約12KW（空載）

安全保護裝置：電源超載  接地保護  短路保護   缺水保護   報警訊響提示
