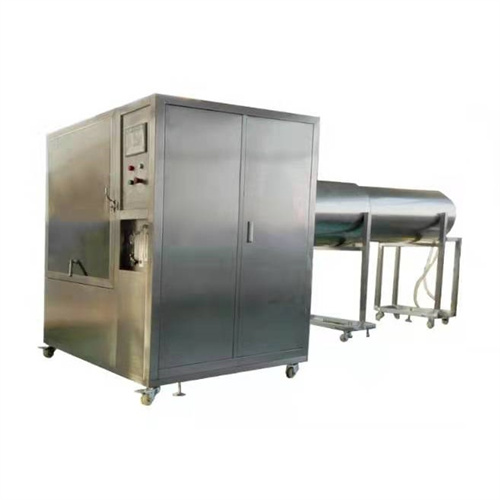

愛佩科技高壓淋雨試驗箱

一、愛佩科技高壓淋雨試驗箱產品名稱高溫高壓噴射防水試驗箱

一、產品名稱淋雨試驗箱（IPX123456）

二、產品型號AP-LY-IPX123456

三、產品用途本設備的主要作用是測試產品在淋雨的氣候環境下的貯存、運輸和使用時的性能，該設備主要用于電子　電工產品、燈具、電柜、電器元件、汽車、摩托車及其及零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試，測試后，通過檢定來判斷產品的性能是后達到要求，以便產品的設計、改進、檢定及出廠檢驗使用

四、滿足標準GB2423,38-90、GB4706.32-2004 、 IEC-5129、IEC60529、GB-4208-2008等

五、使用環境

1.環境溫度:RT10～35℃(24H內平均溫度≤28℃）

2.環境濕度:≤85%RH

3.電源: 380V 50HZ三相五線+保護地線, 保護地線接地電阻小于4Ω；要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立專用供本設備使用

4.功率:  約5KW

5.保護系統:漏電保護、相序保護、報警提示

六、性能參數

內箱尺寸1000×1000×1000㎜（W*D*H）

外箱尺寸約1480×3800×1800mm（W*D*H）以實際尺寸為準

A.IP12-500L

1.滴水面積尺寸800×800*60mm（W*D*H)

2.滴水箱與樣品距離200 mm（內）

3.滴水孔直徑φ0 .4 mm

4.噴水孔徑間距20 mm

5.降雨量1+0.5mm/Min       3+0.5mm/Min

6.轉盤IPX1轉盤平行        IPX2轉盤可傾斜15°

7.氣源需方自備5kg以上氣源

B.IP34

1.擺管半徑400（mm）

2.噴頭距離樣品200mm（內）

3.噴水孔徑間距50mm

4.噴水管搖擺角度范圍120°        320°（可設置）

5.噴嘴夾角120°（IP3）      180°(IP4)

6.擺管速度30°/s   擺動速度:IP3       15次/min; IP4 5次/min

7.噴水孔直徑φ0.4（mm）

8.每個噴水孔的流量0.07 L/min +5%

9.噴水壓力80-150（Kpa）

10.噴淋系統IP3:  16個     IP4：25個噴頭

11.水流量IP3： 1.1L(min） IP4：  1.8L（min）

C.IP56

1.噴水頭數量2個；其中IPX5噴頭1個     IPX6噴頭1個

2.受水面產品側面

3.噴頭距離樣品2500*3000mm（之間）

4.噴孔內徑IPX5(等級)φ6.3 mm      IPX6(等級)φ12.5 mm

5.噴水流量IPX5(等級)12.5±0.625(L/min)   IPX6(等級)100±5(L/min)

6.管徑四分、一寸高壓軟壓管各一條

7.噴水壓力30～200kpa（按流量調節）

8.噴水持續時間3、10、30、9999min（可調）

9.運行時間控制1～9999min(可調)

10.水循環系統保證水源循環使用

11.噴水壓力表可顯示噴水壓力

12.控制系統自主研發觸摸屏控制系統（Teelong)

13.噴淋系統由水泵、水壓表、固定式噴管支架組成

14.噴管材質不銹鋼管

15.共用系統外箱材質：    304不銹鋼

框架材料：    304不銹鋼方通，砂面（專業拉絲）

轉盤轉速：    1 ～7r/min可調

轉盤承重：    20公斤

轉盤高度可調：200mm

轉盤直徑：    600mm

16.其他：底部設置一水箱在通過右側控制箱內部的不銹鋼水泵抽水并加壓后再送到側面噴水管裝置的噴頭處，噴嘴橫向噴水到轉盤上面的樣品上，再散落到水箱內部，從而形成水循環系統。水泵出口設計流量計、壓力表、電磁閥等控制元件。內箱安裝防水轉盤、速度在面板上控制

七、愛佩科技高壓淋雨試驗箱電氣控制

7.1.電氣控制器液晶顯示觸摸鍵式控制器

7.2.試驗時間:1-999,999min（可設定）

7.3.調速控制轉盤:減速電機，調速平穩

7.4.擺管控制：步進電機，擺管擺動平穩

7.5.壓力計:表盤式壓力計顯示每個單列試驗等級的壓力

7.6.流量計:數位式水流量計量，顯示每個單列試驗等級的流量

7.7.流量壓力控制:采用手動閥控制流量和壓力，數位流量計指示流量，不銹鋼表殼彈簧式壓力表指示壓力

7.8.預設試驗時間:0S～99H59M59S任意可調

使用環境

1.環境溫度RT+10℃～＋40℃

2.環境濕度≤85%

3.電源

電源容量  AC380（ ±10%）V/50HZ   三相五線制

保護地線接地電阻小於4Ω；

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，並且此開關必須是獨立專門供本設備使用

4.保護系統漏電、短路、缺水、電機過熱保護
