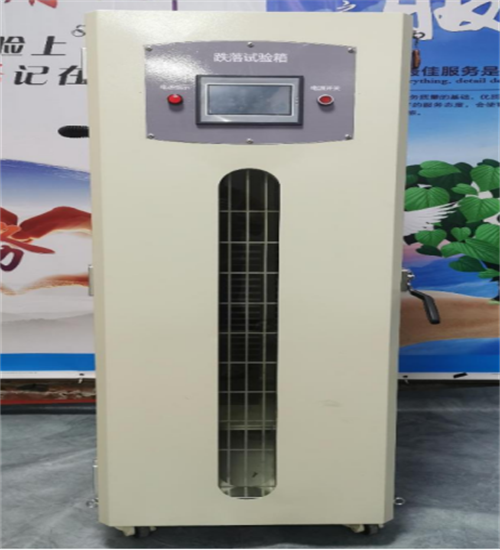

電池產品跌落試驗機AP-DL-3001

一、設備概述

電池產品專用跌落試驗機AP-DL-3001用于測試產品包裝受到墜落之受損情況，及評估運輸搬運過程時耐沖擊的強度；試驗樣品自動升至預定高度，然后使其按預定狀態自由落下，與沖擊臺面相撞的模擬。

二、主要特點：

本機可對電池包、電池系統等物件的面、角、棱進行自由跌落試驗；

配備數顯高度顯示儀及采用編碼器進行高度跟蹤，從而能精確地給產品跌落高度；

跌落高度誤差不超過 2%或 10mm；

本機采用單臂雙柱結構，具有電動復位、電控跌落及電動升降裝置，使用方便；

本機配置緩沖裝置，可提高機器使用壽命、平穩性及安全性；

單臂設置，可方便地放置產品，跌落角度沖擊面與底板平面角度誤差≤5o；

底板厚度≥10mm，可實現到 1.0 米高度能承受到 2.0kg 的載重，設備測試時不傾斜、不搖晃，達到 包裝件自由跌落。

三、符合標準：

GB/T 31485-2015 電動汽車用動力蓄電池安全要求及試驗方法；

GB31241-2014 便攜式電子產品用鋰離子電池和電池組安全要求；

GB/T31467.3-2015電動汽車用鋰離子動力蓄電池包和系統第3部分：安全性要求與測試方法；

GB/T36276-2018《電力儲能用鋰離子電池》；

四、試驗規則：

提起試樣品固定于跌落托臂上，預定狀態將其支撐住，升至所需的跌落高度位置。其高度與預定高度 之差不得超過預定高度的±2%。跌落高度指釋放時試驗樣品的最低點與沖擊臺面之間的距離。 按下列預定狀態，釋放試驗樣品：

面跌落時，使試驗樣品的跌落面與水平面之間的夾角最大不超過 2o；

棱跌落時，使跌落的棱與水平面之間的夾角最大不超過 2o，試驗樣品上規定面與沖擊臺面夾角的誤差不大于±5o或夾角的 10% (以較大的數值為準) ，使試驗樣品的重力線通過被跌落的棱；

角跌落時，試驗樣品上規定面與沖擊臺面之間的夾角誤差不大于±5o或此夾角的 10% (以較大數值為 準) ，使試驗樣品的重力線通過被跌落的角；

無論何種狀態和形狀的試驗樣品，都應使試驗樣品重力線通過被跌落的面、線、點；

實際沖擊速度與自由跌落時的沖擊速度之差不超過自由跌落時的±1%；

試驗后按有關標準或規定檢查包裝及內裝物的損壞情況，并分析試驗結果.

五、電池產品專用跌落試驗機AP-DL-3001結構材料：

托臂設置；

2.控制箱與測試儀分開；

3.跌落地板：鋼板 (10mm) +水泥板 (100mm)；

4.設備周圍設置防護圍欄，面積約 1m2 ，防護欄內表面涂有絕緣漆，防止發生短路；材質為鋼板，厚度 10mm，高度 600mm

六、電池產品專用跌落試驗機AP-DL-3001技術參數：

1. 跌落高度：1000mm

2.顯示精度：0.1mm

3. 高度誤差：±5mm

4. 控制方式：觸摸屏控制

5.驅動方式：電機

6.試驗方式：自由跌落；

7.試驗負載:2.0kg；

8.跌落平面誤差:≤5°；

9.最大試驗件尺寸:W300 x D300 x H300mm

10.托臂尺寸:（根據實際情況定）

11. 跌落面板尺寸:W500 x D500 x H10mm (實芯鋼板+水泥板 100mm)

12. 電源:AC 220V±10% 50HZ

13. 功率:1.0KW

14. 機臺重量:約 250KG

七、安裝必備條件：

1、重要申明：下述條件是正常安裝和使用所必須具備的條件，除特別說明外，均由甲方自己 提供或保障；

2、空間要求：就位搬運、安裝占地尺寸及放置環境要求；

3、就位通道：按試驗箱外形尺寸能夠通過，須注意轉角、進門尺寸、電梯尺寸等特別節；

4、樓層位置：針對樓上場地或地下空置的安裝現場，場地地面承重要求≥500kg/m
