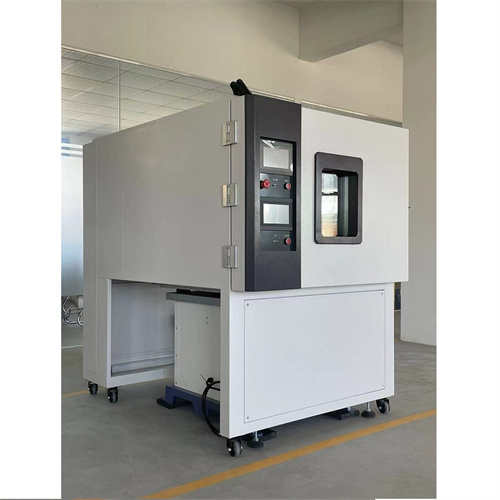

電磁振動三綜合試驗箱

電磁振動三綜合試驗箱是一種集溫度、濕度和振動三種環境應力于一體的綜合性環境試驗設備，廣泛應用于航空航天、電子、汽車、通信、新能源等領域，用于模擬產品在復雜環境下的可靠性及耐久性測試。以下從設備原理、功能特點、技術參數、應用場景等方面進行詳細介紹：

功能特點

多環境因素綜合模擬：

可同時施加溫度、濕度和振動應力，模擬產品在運輸、存儲或使用過程中可能遇到的復雜環境（如高溫高濕振動、低溫低濕振動等）。

高精度控制：

溫度控制精度可達±0.1℃，濕度控制精度±2%RH，振動控制精度±0.5dB，確保試驗結果的可靠性。

快速溫變速率：

溫變速率可達3℃/min~15℃/min，滿足快速溫變試驗需求。

安全保護功能：

配備超溫保護、漏電保護、過載保護、壓縮機延時啟動、水路缺水保護等，確保設備安全運行。

數據記錄與分析：

配備觸摸屏控制器或計算機控制系統，可實時記錄試驗數據，生成曲線和報表，支持遠程監控和操作。

尺寸重量說明

恒溫恒濕系統尺寸：

1. 內容積： 1800L

2. 內箱尺寸： 1500*800*1500mm   (W* H *D)

設備重量：500（Kg）

電磁振動系統尺寸：

工作臺面尺寸 ：（W）1200×（D）1200 （mm）

工作臺體尺寸： （W）1200×（D）1200×（H）850 （mm）

設備重量：520（Kg）

整機外型尺寸(約)：2000*2000*2600mm  (W* H *D) 具體以實際為準

溫度范圍-40℃～+150 ℃ (風冷式)

調頻范圍 5～600(Hz)

產品負載 300(Kg)

頻率精度 0.1 Hz

最大加速度 20g

激振力 400kgf

振幅(mm)0-5（屏幕可顯示）

四.電磁振動三綜合試驗箱地要求

1、在室溫25℃時且通風良好條件下所測試數據;當5℃＜室溫＜30℃時，可正常使用，但低溫范圍、降溫速率及熱負載能力會受

環境溫度變化影響。

2、相對濕度：≤85%；氣壓：86kPa～106kPa正常大氣壓力。

3、安裝場地地面平整、足夠承重、少塵、周圍無強烈振動、無強電磁場影響、無腐蝕氣體、易燃、易爆等。建議安置在一樓。

4、設備周圍留有適當的使用及維護空間，設備四周至少留空30-60cm（不能太貼墻安置）

應用場景

航空航天：測試航空電子設備、衛星部件、機載設備在環境下的可靠性。

電子電器：評估電路板、芯片、傳感器、電池等在溫濕度振動綜合應力下的性能。

汽車行業：模擬汽車零部件（如發動機控制器、傳感器、線束）在振動和溫濕度環境下的耐久性。

通信設備：測試基站設備、光模塊、路由器等在復雜環境下的信號穩定性。

新能源領域：評估鋰電池、光伏組件在溫濕度振動綜合應力下的安全性和壽命。

優勢與價值

縮短研發周期：

通過加速環境應力測試，快速暴露產品缺陷，優化設計。

降低研發成本：

替代自然環境試驗，減少時間和人力成本。

提高產品質量：

確保產品在復雜環境下的可靠性，提升市場競爭力。

符合標準要求：

滿足GJB、MIL-STD、IEC、GB等國內外標準，助力產品通過認證。
