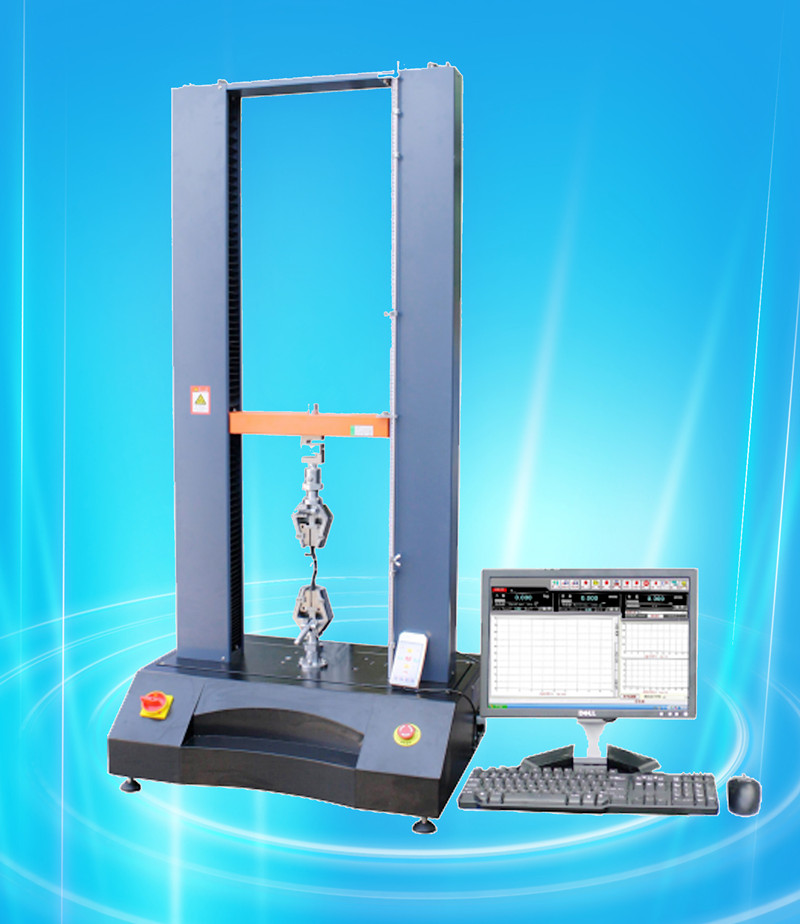

電子萬能試驗機

電子萬能試驗機適用于塑料、金屬、汽車工業、建筑材料、紡織品、紙制品、食品與包裝、復合材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂、保載、松弛、往復等項的力學性能測試分析研究。

1、具有應力控制、應變控制和位移控制三種控制方式，在試驗過程中三種方式可以按照設定程序平滑切換，可自動求取ReH、ReL、Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E等試驗參數，并可根據GB、ISO、DIN、ASTM、JIS等國際標準進行試驗和提供數據。

2、可根據客戶需求訂制加長、加寬試驗空間機型，【增配高低溫環境試驗箱、全自動引伸計、大變形、環剛度測量裝置】等實現不同試樣測試要求。

3、廣泛應用于航天航空、石油化工、塑料橡膠、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。

4、達到或超過材料測試系統相關的國家和國際標準：

GB/T16491-2008電子式萬能試驗機

GB/T2611-2007試驗機通用技術要求

JB/T6146-2007引伸計技術條件

JJG475-2008電子式萬能試驗機計量檢定規程

JJG139-2014拉力、壓力和萬能試驗機檢定規程…

電子萬能試驗機產品結構概述：

一、主機結構：

1、采用高強度自潤滑導向光杠固定上橫梁及工作臺，構成高剛性的框架結構，同時確保橫梁線性運動，保證同軸度，減少測量數據的差異

2、采用億孚高精度預加載的滾珠絲杠，和重載軸承確保設備長期零間隙運行，絲母兩端配有防塵密封圈，確保絲杠在運行過程中不會有灰塵、雜質等進入絲母，以保證絲杠工作壽命。測試結果精度和重復性得有效保證。

3、 精心設計的動力傳動采用松下交流伺服電機+靜音同步帶，可靠、少維護以及良好的力/速度特性，保證傳動系統高效、平穩、低噪音，并保證速度示值相對誤差極限在±0.20%以內。

二、試驗力測量裝置

1、采用高穩定性、高精度應變式力量傳感器，配以高穩定測量系統，保證全程分辨力不變，確保試驗力示值相對誤差極限在±0.50%以內。

2、 多個傳感器可自動切換使用，實現寬范圍的試驗

三、位移測量裝置：采用品牌光電編碼器進行位移測量，位移分辨率最小可達0.015um。

四、微機控制系統

1、采用品牌計算機作為主控，完成整機試驗參數的設定、工作狀態控制、數據采集、處理分析、存儲、打印等功能。

2、支持Windows98，Windows2000，Windows-Me，多語言選擇切換，試驗方式可選擇配置GB 、DIN、JIS、ASTM、ISO等多種試驗標準或自行編制試驗標準。

五、夾具：?采用可拆卸式標準連接頭，支持各種可靠材料的專用夾具，操作方便。

六、安全裝置： 急停控制開關，在遇到意外情況下按下，能夠可靠的鎖定設備。

電子萬能試驗機技術參數：

產品型號: AP-LL-4104

單位切換:負荷：N、kgf、lb；變形：mm、in

最大試驗力:20KN、2KN（切換使用）

試驗力測量范圍:0.4%～100%FS（最大負荷）

精度等級:0.5級

試驗力示值誤差:示值的±0.5%以內

試驗力分辨率:最高可達1/500000，全程不分檔，且全程分辨率不變

變形分辨率:最大變形的1/300000

位移示值誤差:示值的±0.5%以內

位移分辨率:0.05μm

大變形測量范圍:10～800 mm

大變形測量分辨率:0.001mm

大變形示值誤差:＜示值±0.5%

應力控制速率范圍:0.005～5%FS/s

應力控制速率精度:

速率＜0.05%FS/s時，為設定值的±2%以內，

速率≥0.05%FS/s時，為設定值的±0.5%以內。

應變控制速率范圍:0.005～5%FS/s

應變控制速率精度:

速率＜0.05%FS/s時，為設定值的±2%以內，

速率≥0.05%FS/s時，為設定值的±0.5%以內。

位移控制速率范圍:0.001～500mm/min無級調速

位移控制速率精度:

速率＜0.5mm/min時，為設定值的±1%以內，

速率≥0.5mm/min，為設定值的±0.2%以內。

控制系統:CCS電子系統+（DSP+FPGA）的單板集成技術

安全保護:機械限位+軟件過載保護

試驗寬度（左右）:400mm

試驗空間（上下）:1000mm（不含夾具）

主機尺寸:（W）900×（D）500×（H）1805mm

主機重量:195kg

電源:220V/50Hz/1.5KW
