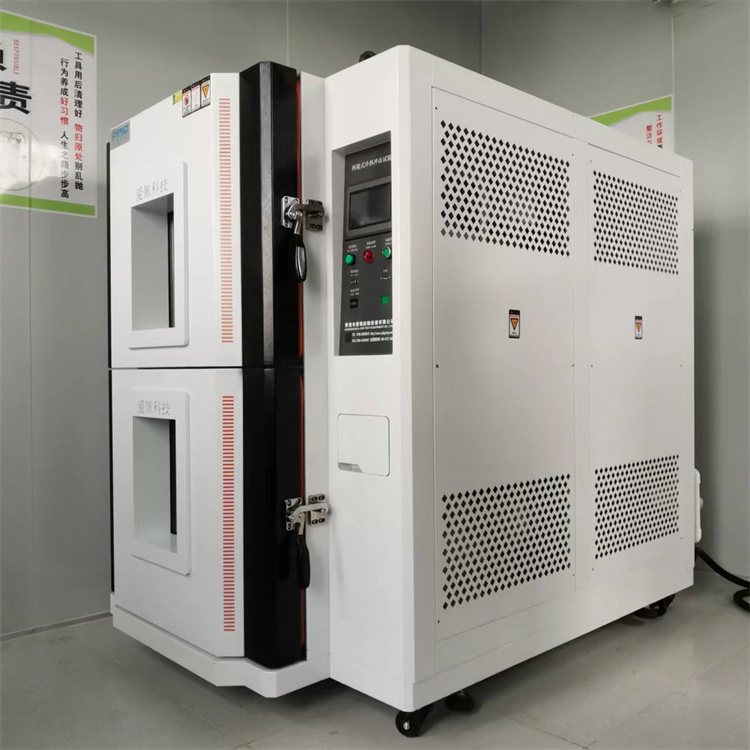

上下移動的溫度沖擊試驗箱

上下移動的溫度沖擊試驗箱試驗目的:溫度沖擊試驗?zāi)康氖强疾毂辉嚇悠吩谕蝗辉獾綔囟葎×易兓瘯r(shí)之抵抗能力及適應能力的試驗高低溫沖擊試驗主要用于考察剪切和疲勞損傷引起的失效。特別在元器件存在虛弱部位具有開路隱患時,或由于元器件材料和結構設計不當具有開裂隱患時,高低溫沖擊試驗具有較好的鑒別效果。該實驗一般用溫度沖擊試驗箱。

上下移動的溫度沖擊試驗箱試驗產品介紹：

內部尺寸： 750px(W)× 750px(H)×750px(D)

外部尺寸：3000px(W)×4150px(H)×2550px(D)

沖擊溫度范圍:A-40℃~85℃B: -55℃~ 85℃C: -65℃~ 85℃

溫度偏差:+3℃(空載時)

溫度波動度.:≤1℃(空載時)

升溫速率：從常溫~ 150℃≤25min (全程平均)

(升溫時間為高溫箱單獨運轉時的性能)

降溫速率：從常溫~-55℃≤45min (全程平均)

(降溫時間為低溫箱單獨運轉時的性能)

時間設定范圍:1 ~ 60000M

溫度恢復時間:≤5min

提籃轉化時間:≤15s

觀察窗:210x 275mm或395x395mm (有效視界)

測試時間要求

1、GJB150.5規定了下限1h，即溫度穩定時間小于1h，必有要1h；若大于1h，則用該大于1h的時間；

2、GB2423.22中給出10min到3h的5個時間等級，同使用表根據冷熱沖擊測試箱測得的產品溫度穩定時間，采用與其最相近的時間或可選時間等級，直接采用與其最相近的時間作為保持時間；

3、810F方法503.4中則不規定具體時間或可選時間等級，直接采用產品達到溫度穩定的時間或產品在環境中真實暴露時間。

在溫度沖擊測試中，最為關鍵的是建立起不同材料熱脹冷縮不一致造成的應力。實際熱沖擊最可能發生在受試產品的外部，有關資料指出不必達到整個產品溫度穩定，而只要受試產品外表而溫度與測試溫度一致就行。這一意見是雖有一定道理，實施起來也有一定困難，因?yàn)椴豢赡茉诋a(chǎn)品表面安裝許多傳感器，此外產品各部分傳熱能力不一致，受試產品內部鄰近部件熱容量也不一致，確定起來有難度。
