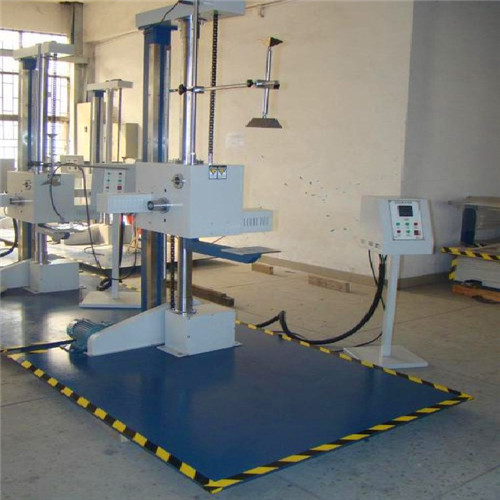

單翼跌落試驗機技術規格書

一、產品名稱跌落試驗機（單翼）

二、產品型號AP-DL-150A

三、設備用途本機專用于測試產品包裝受到墜落之受損情況，及評估運輸搬運過程時耐沖擊強度。可對包裝件的面、角、棱作自由跌落試驗，配備數顯高度顯示儀及采用譯碼器進行高度跟蹤，從而能精確的給出產品跌落高度，與預設跌落高度誤差不超過2％或10mm。

四、設備特點本機采用單臂雙柱結構，具有電動復位、電控跌落及電動升降裝置，使用方便；跌落高度精準，顯示直觀，跌落臂升降平穩，跌落角度誤差小。

五、產品規格

5.1.試件最大尺寸：800 *800 *1000mm

5.2.沖擊面板尺寸：1700 * 1200 mm

5.3. 試驗臺外形尺寸：約1700 *1200 *2315 mm

六、主要性能

6.1.跌落高度：300—1500mm

6.2.測量重量：0-80Kg;

6.3.擊面板平行誤差：≤1度

6.4.跌落高度誤差：±10mm

6.5.底板厚度10mm（實心鐵板）

6.6.凈重kg約300kg；

6.6.適用標準：ISO2248 JISZ0202-87 GB/T4857.5-92

七、單翼跌落試驗機技術規格書單翼跌落試驗機其他配置

※要求用戶在安裝現場配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用

AC380V電源要求：

1.三相五線 保護地線

2.電壓范圍：AC（380±10）V

3.頻率允許波動范圍：（50±0.5）Hz

4.保護地線接地電阻小于4Ω

八、設備運輸試驗箱為整體式，整體運輸，制造商負責將設備運輸?shù)娇蛻?hù)指定地點，并承擔相關費用(不含堆高機、吊車、搬運工)。

8.1.尺寸運輸尺寸（不含包裝）：參見 “參見5.3外形尺寸”

8.2.重量運輸重量（不含包裝）：參見 “參見6.6重量”

四、試樣限制本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗或儲存腐蝕性物質試樣的試驗或

儲存生物試樣的試驗或儲存強電磁發射源試樣的試驗或儲存。
